烟道挡板风门

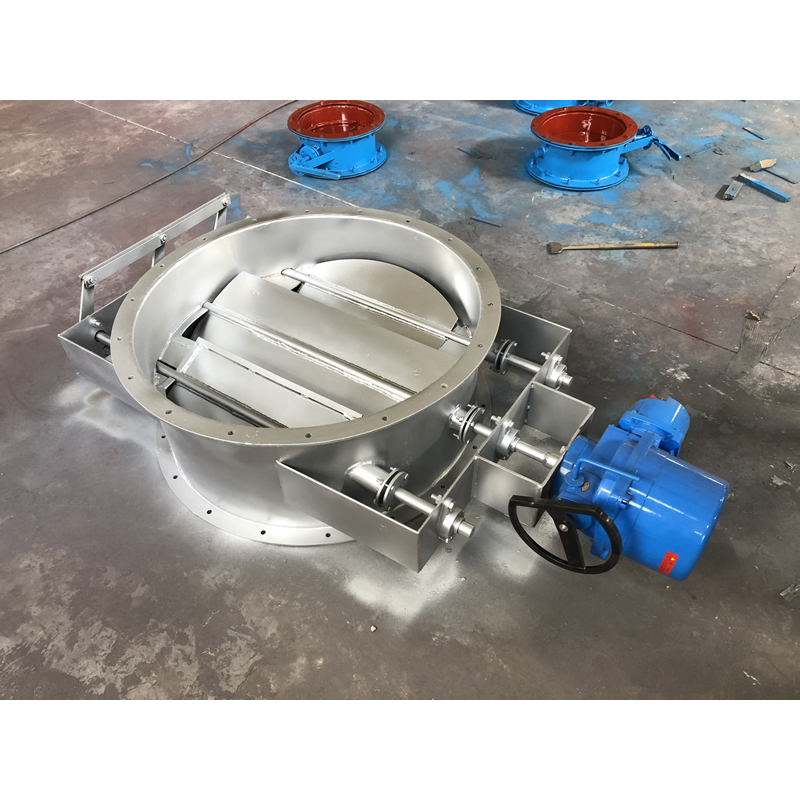

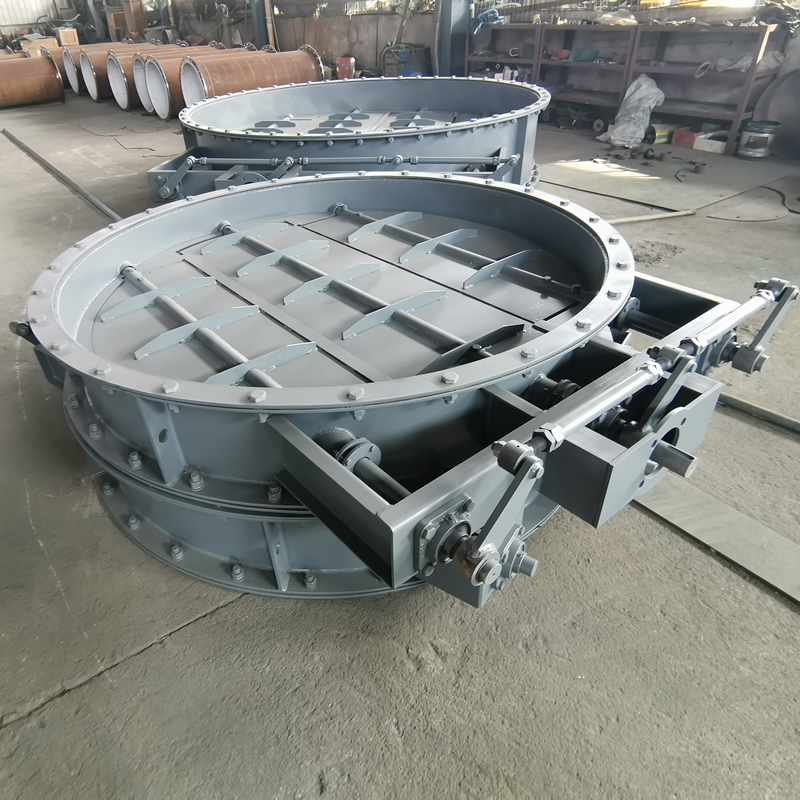

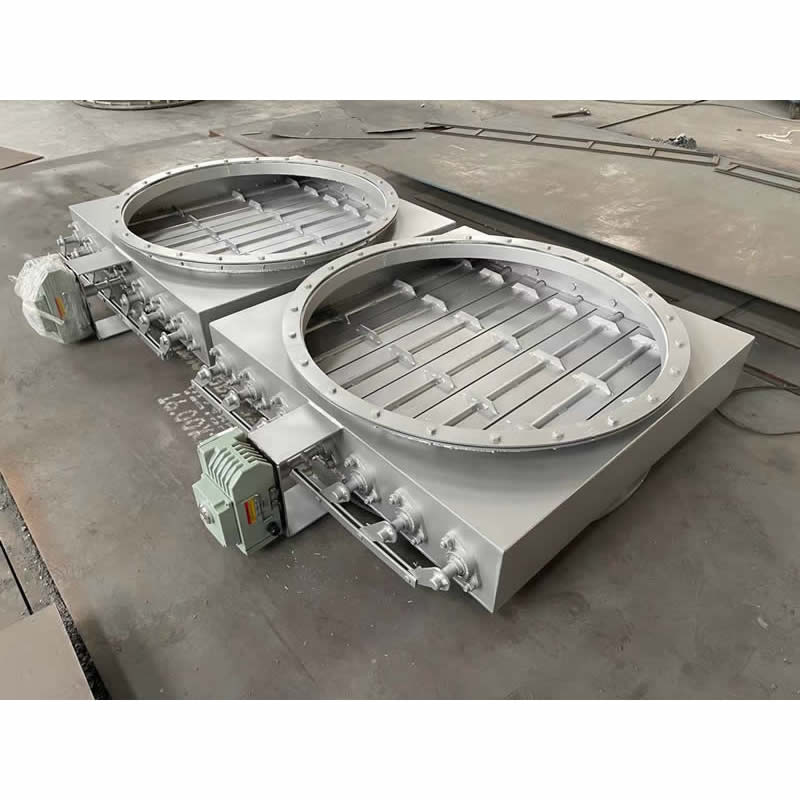

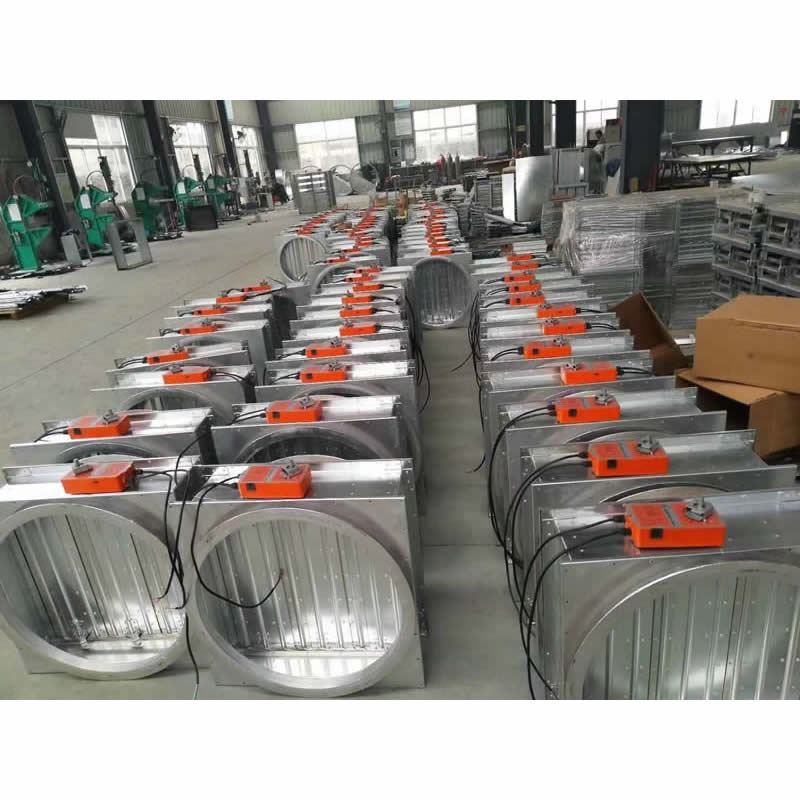

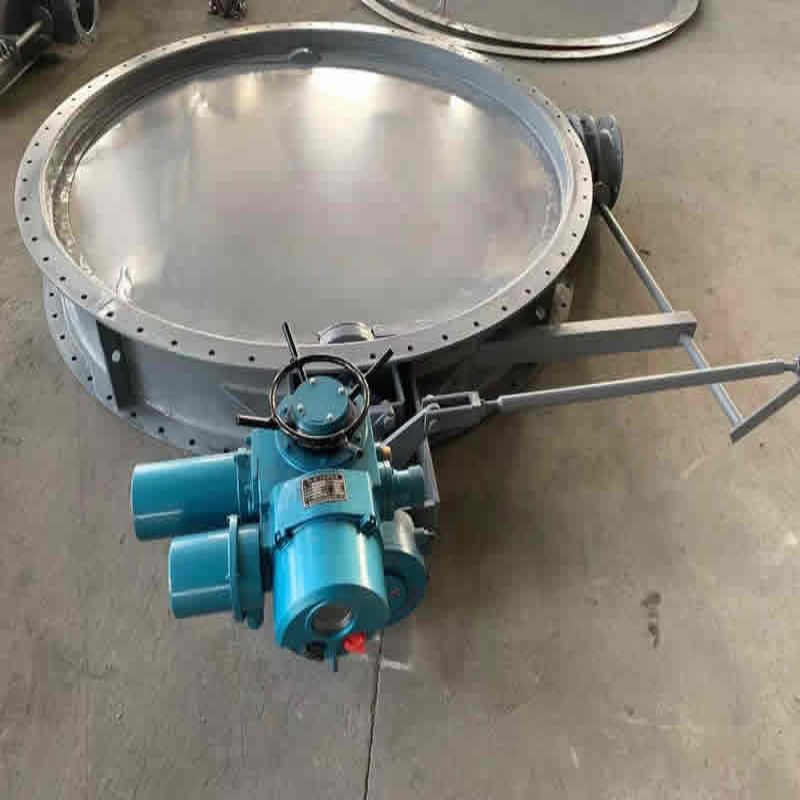

烟道挡板风门90度行程开关型电动执行机构带动驱动轴回转，驱动轴再通过连杆式曲柄连杆机构带动所有叶片绕其各自主轴回转，叶片如百叶窗式动作，当叶片同介质流向平行时为烟气挡板开启位置，当叶片同介质流向垂直时为烟气挡板关闭位置。每漏风1%，发电量下降0.6%，因此必须严格控制，设计要求旁路阀漏风率为1%，不应超过1.5%，但实际情况远远大于1.5%，有的甚至达到5%。AQC炉旁路阀门泄漏率的增大也会烟气的品质。关闭位置时，烟气挡板叶片上下两层面板边缘的薄形金属密封片分别与烟气档板框架内壁上相应的两道密封边板贴紧，形成机械密封，烟道挡板风门此时叶片、密封片及密封边板已将整个介质流道截断，并在流道断面上形成一个密封空腔。密封空气阀与电动执行机械机械连锁，当烟气挡板叶片开启时密封空气阀关闭，当烟气挡板叶片关闭时密封空气阀开启，高温挡板门此时密封空气从框架上的空气进口直接进入并充满整个密封空腔，由于密封空气压力比介质压力高，介质无法通过由叶片、密封片、密封边板及密封空气组成的密封屏障，确保密封。
